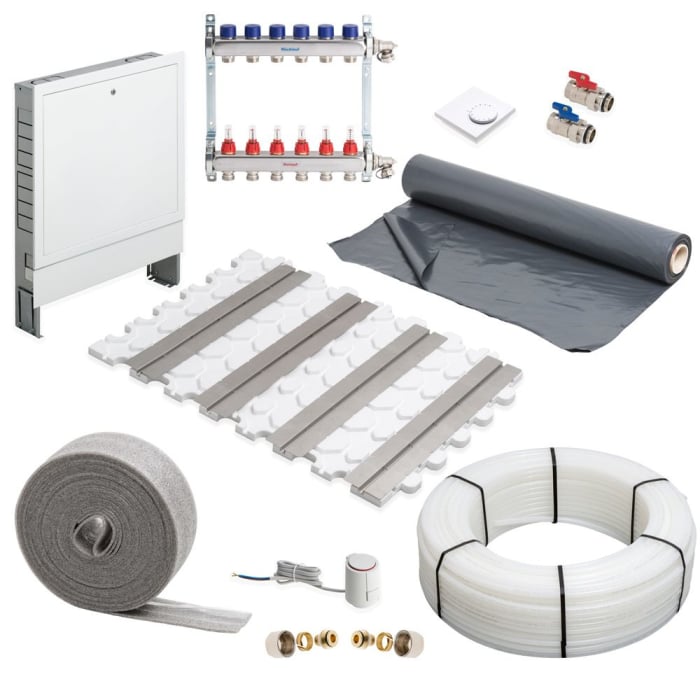

Fußbodenheizung-Komplettsystem für 6 Heizkreise und eine Fläche bis 70 m²

Lieferumfang:

• 69,36 m² TBS-Struckturplatte 25 mm
• 700 Wärmeleitbleche WLL 14
• 75 m Randdämmstreifen 150 x 8 mm
• 100 m² PE-Abdeckfolie 200
• 600 m (1 Rolle) Fußbodenheizungsrohr PE-RT 14 x 2 mm
• 1 Heizkreisverteiler aus Edelstahl 6-fach
• 1 Kugelhahn-Set 1"
• 12 x Klemmverschraubung
• 1 x Verteilerschrank Unterputz für 6-fach Verteiler
• 5 x Raumthermostat
• 6 x Stellantrieb

Systembeschreibung

TBS-Struckturplatte 25 mm
Trockenbausystemplatte aus EPS Hartschaum DEO dh WLG 035 mit eingefrästem Profil für die Wärmeleitbleche zur Aufnahme von Heizrohr D=14 mm. EPS (FCKW-frei). Die Platten sind als "Puzzlestecksystem" geschäumt. Damit ist eine leichte Verbindung zu schaffen.

Wärmeleitbleche WLL 14
Wärmeleitblech zur Aufnahme von Heizrohr D=14 mm. Das Wärmeleitblech ist aus hochwertigem Stahlblech gefertigt und mit Sollbruchstellen versehen 250/125 mm

Randdämmstreifen 150 x 8 mm
Der Randdämmstreifen dient zur Trennung des Estrichs vom Mauerwerk. Verwendung finden diese bei Einbau von FBH + Estrichen (Fließ-, Trocken & schwimmender). Zur Befestigung auf der Faltplatte besitzt der RDS eine Folienschürze

Fußbodenheizungsrohr PE-RT 14 x 2 mm
Sauerstoffdichtes Kunststoff Heizrohr nach DIN 4726 zum Verlegen auf der Dämmplatte. Betriebsdruck: max. 3 bar, Betriebstemperatur max. 70°C

Heizkreisverteiler 6-fach
Hochwertiger Edelstahlverteiler mit Durchflussmengenmesser aus korrosionsbeständigem Edelstahlprofil. 1“ Anschlüsse seitlich / Abgänge ¾“ Eurokonus, inkl. FE-Hähnen zur Befüllung und Entleerung. Der Vorlaufbalken mit Durchflussmengenmesser und Rücklaufbalken mit Regelventilen sind bereits auf Haltekonsolen vormontiert

Kugelhahn-Set 1"
Zur separaten Absperrung des Verteilers. 1 x Flügelgriff rot (Vorlauf), 1 x Flügelgriff blau (Rücklauf)

Klemmverschraubung
Klemmring und Überwurfmutter ¾“ IG. Tülle Eurokonus. Zum Anschliessen des Heizrohres am Verteiler

Verteilerschrank Unterputz für 6-fach Verteiler
Zur sicheren Aufbewahrung des Verteilers und der Regelung. Höhenverstellbare Standfüße und steckbare Frontsichtblende, sowie Estrichprallleiste. Rahmen und Tür (pulverbeschichtet) ermöglichen einen putz- und wandbündigen Anschluss. Mit Münzschloss. Einschl. Universalschiene zur einfachen Montage der Systemverteiler

Raumthermostat
Die Raumthermostate werden in Räumen mit Fussbodenheizung direkt an der Wand oder aber auf einer Verteilerunterputzdose gesetzt. Sie steuern über die Stellantriebe den Wasserdurchfluss und somit die Raumtemperatur. Ein Thermostat kann max. 10 Stellantriebe ansteuern, Betriebsspannung: 230 V

Stellantrieb
Die Stellantriebe steuern die Ventile an den Systemverteilern. Durch seine Bauweise kann der Stellantrieb in 360° Montagelage verbaut werden. Geringe Betriebsleistung von 1 W. Betriebsspannung: 230 V, Schutzart IP54, Schutzklasse 2, stromlos geschlossen

Hierbei handelt es sich um ein Komplett-Set, eine Rückgabe einzelner Komponenten ist daher nicht möglich!
