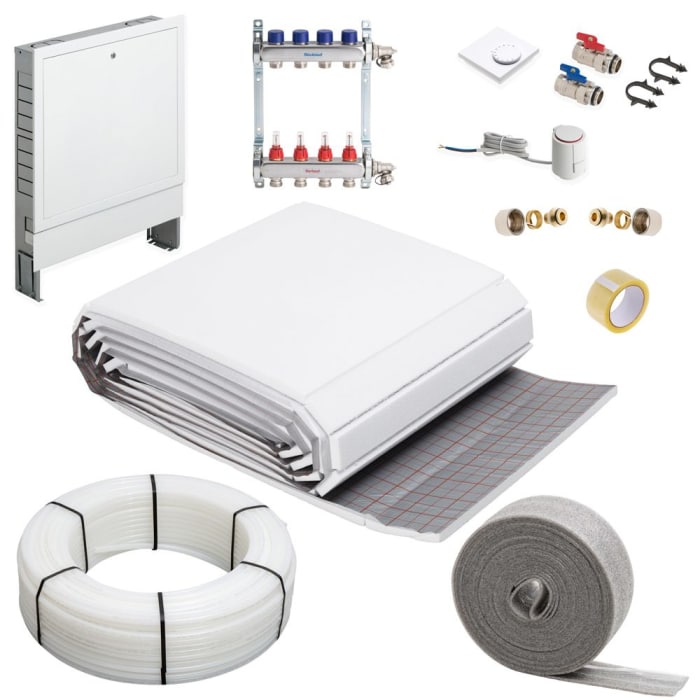

Fußbodenheizung-Komplettsystem für 4 Heizkreise und eine Fläche bis 50 m²

Lieferumfang:

• 50 m² Tackerrolle 30-3
• 50 m Randdämmstreifen 150 x 8 mm
• 1 Rolle (a' 66 m) Spezialklebeband
• 400 m (2 Rollen) Fußbodenheizungsrohr PE-RT 17 x 2 mm
• 1500 Tackernadeln / Heizrohrclips
• 1 Heizkreisverteiler aus Edelstahl 4-fach
• 1 Kugelhahn-Set 1"
• 8 x Klemmverschraubung
• 1 x Verteilerschrank Unterputz für 4-fach Verteiler
• 3 x Raumthermostat
• 4 x Stellantrieb

Systembeschreibung

Tackerrolle 30-3
Wärme- & Trittschall Faltdämmplatte aus EPS (fckw frei), oberseitig kaschiert mit einer reißfesten Gewebefolie gegen Estrichfeuchte DIN 18560. Als Verlegehilfe für das Heizrohr ist die Folie mit einem Rasteraufdruck versehen. Ebenso hat Sie zur Fugenabdeckung eine einseitige Überlappung von 3 cm. Brandverhalten nach EN13501 = Klasse E. Baustoffklasse nach DIN 4102 = B2

Randdämmstreifen 150 x 8 mm
Der Randdämmstreifen dient zur Trennung des Estrichs vom Mauerwerk. Verwendung finden diese bei Einbau von FBH + Estrichen (Fließ-, Trocken & schwimmender). Zur Befestigung auf der Faltplatte besitzt der Randdämmstreifen eine Folienschürze

Spezialklebeband
Spezialklebeband zum Abdichten der Stoß- und Schnittkanten, sowie Fixierung der Folienschürze des Randdämmstreifen auf der Tackerrolle

Fußbodenheizungsrohr PE-RT 17 x 2 mm
Sauerstoffdichtes Kunststoff Heizrohr nach DIN 4726 zum Verlegen auf der Dämmplatte. Betriebsdruck: max. 3 bar, Betriebstemperatur max. 70°C

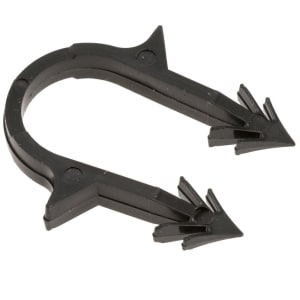

Tackernadeln / Heizrohrclips
Die Tackernadel besteht aus schlagzähem Kunststoff. Ihr Verwendungszweck ist die Fixierung des Heizrohres auf der Faltplatte. Für optimalen Halt der Tackernadeln in der Gewebefolie sorgt der Doppelhaken
Für Sytemtacker und andere handelsübliche Tacker für Rohre bis 20 mm Durchmesser. Je 50 Stück Tackernadeln als Magazin.

Heizkreisverteiler 4-fach
Hochwertiger Edelstahlverteiler mit Durchflussmengenmesser aus korrosionsbeständigem Edelstahlprofil. 1“ Anschlüsse seitlich / Abgänge ¾“ Eurokonus, inkl. FE-Hähnen zur Befüllung und Entleerung. Der Vorlaufbalken mit Durchflussmengenmesser und Rücklaufbalken mit Regelventilen sind bereits auf Haltekonsolen vormontiert

Kugelhahn-Set 1"
Zur separaten Absperrung des Verteilers. 1 x Flügelgriff rot (Vorlauf), 1 x Flügelgriff blau (Rücklauf)

Klemmverschraubung
Klemmring und Überwurfmutter ¾“ IG. Tülle Eurokonus. Zum Anschliessen des Heizrohres am Verteiler

Verteilerschrank Unterputz für 4-fach Verteiler
Zur sicheren Aufbewahrung des Verteilers und der Regelung. Höhenverstellbare Standfüße und steckbare Frontsichtblende, sowie Estrichprallleiste. Rahmen und Tür (pulverbeschichtet) ermöglichen einen putz- und wandbündigen Anschluss. Mit Münzschloss. Einschl. Universalschiene zur einfachen Montage der Systemverteiler

Raumthermostat
Die Raumthermostate werden in Räumen mit Fussbodenheizung direkt an der Wand oder aber auf einer Verteilerunterputzdose gesetzt. Sie steuern über die Stellantriebe den Wasserdurchfluss und somit die Raumtemperatur. Ein Thermostat kann max. 10 Stellantriebe ansteuern, Betriebsspannung: 230 V

Stellantrieb
Die Stellantriebe steuern die Ventile an den Systemverteilern. Durch seine Bauweise kann der Stellantrieb in 360° Montagelage verbaut werden. Geringe Betriebsleistung von 1 W. Betriebsspannung: 230 V, Schutzart IP54, Schutzklasse 2, stromlos geschlossen

Hierbei handelt es sich um ein Komplett-Set, eine Rückgabe einzelner Komponenten ist daher nicht möglich!
